ВВГнг LS 5х240

ВВГнг-LS 5х240 - сокращенная маркировка кабеля
силового с 5 медными жилами сечением 240 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением.

Кабель силовой медный ВВГнг-LS 5х240 предназначен
для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 471 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках. Кабель ВВГнг-LS 5х240 используют для общепромышленного применения в том числе на атомных станциях. ВВГнг(А)-LS 5*240 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.

Расшифровка маркировки ВВГнг(А)-LS 5х240:
В - Изоляция из негорючего ПВХ пластиката
с пониженный дымовыделением.
В - Оболочка из негорючего ПВХ пластиката
с пониженный дымовыделением.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной
опасности.
(А) - Индекс пожарной безопасности, означает
что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение
при горении (тлении).
5 - Количество токопроводящих жил.
240 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие
обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном
(монолитном) исполнении.
(ож) или (мж) - Жила выполнена в многопроволочном
исполнении.
(0,66) - Кабель рассчитан на напряжение 660
Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.

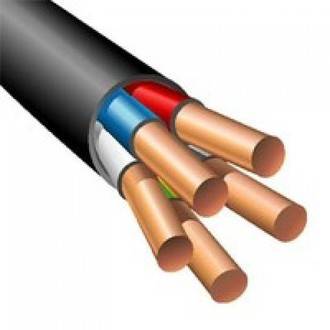

Конструкция кабеля ВВГнг-LS 5х240:
1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной
пожарной опасности с низким выделением дыма.
3. Заполнение - из ПВХ композиции пониженной
пожарной опасности.
4. Оболочка - из ПВХ композиции пониженной
пожарной опасности с пониженным выделением дыма.
