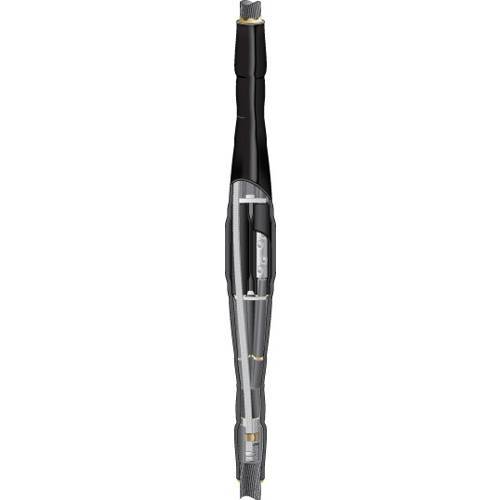

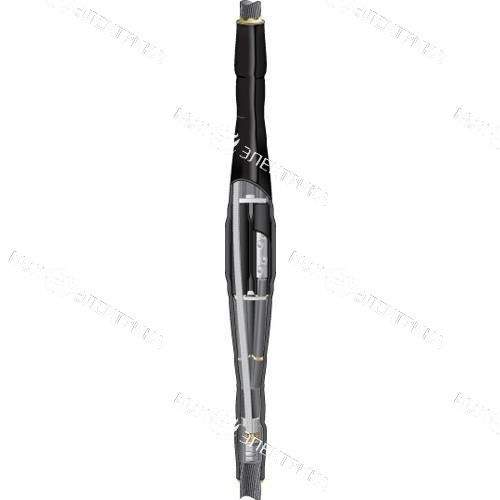

Муфта кабельная 4СТп-1-4Х16-25(1 СТп-4М)

Предназначены для соединения силовых кабелей
с бумажной пропитанной изоляцией на напряжение до 1 кВ. Устанавливаются в земле (непосредственно в грунте, в туннелях и в каналах) и на открытом воздухе (на эстакадах, кабельных полках и т.п.).

Для монтажа заземляющего провода на металлической
оболочке кабеля, имеется пружина постоянного давления, обеспечивающая быстрое и надежное соединение. Используя пружину постоянного давления, исключается повреждение бумажной изоляции под алюминиевым оболочкой кабеля при условии пайки с применением тугоплавкого припоя «А».

Кабельные соединительные муфты идут в
двух исполнениях. Комплект для установки с кабельными гильзами под опрессовку (приобретаются отдельно). Данный монтаж требует дополнительного оборудования таких как пресса механические или пресса гидравлические под опрессовку кабельных наконечников. Комплект для установки с кабельными гильзами со срывными болтами (идут в комплекте с соединительной муфтой).

Расшифровка обозначения муфты 4СТп-1-4Х16-25(1
СТп-4М):
4 – число жил кабеля
С – тип муфты соединительная
Т – термоусаживаемая
п – наличие изолирующей перчатки
1 – рабочее напряжение 1 кВ
16-25 – сечение кабеля 70…120 мм2
