АПВПуг-10 1х120/35

АПвПуг-10 120/35 - кабель силовой высоковольтный
с алюминиевой жилой сечением 120 миллиметров квадратных в изоляции из сшитого полиэтилена с экраном из медных проволок сечением 35 мм2, в оболочке из полиэтилена.

Расшифровка маркировки АПвПуг-10 120/35:
А - Алюминиевая токонесущая жила.
Пв - изоляция из молекулярно сшитого полиэтилена.
Пу - усиленная оболочка из полиэтилена.
г - герметизация водоблокирующей лентой.
10 - номинальное напряжение 10000 Вольт.
120 - сечение алюминиевой токопроводящей
жилы в квадратных миллиметрах.
35 - суммарное сечение медного экрана.

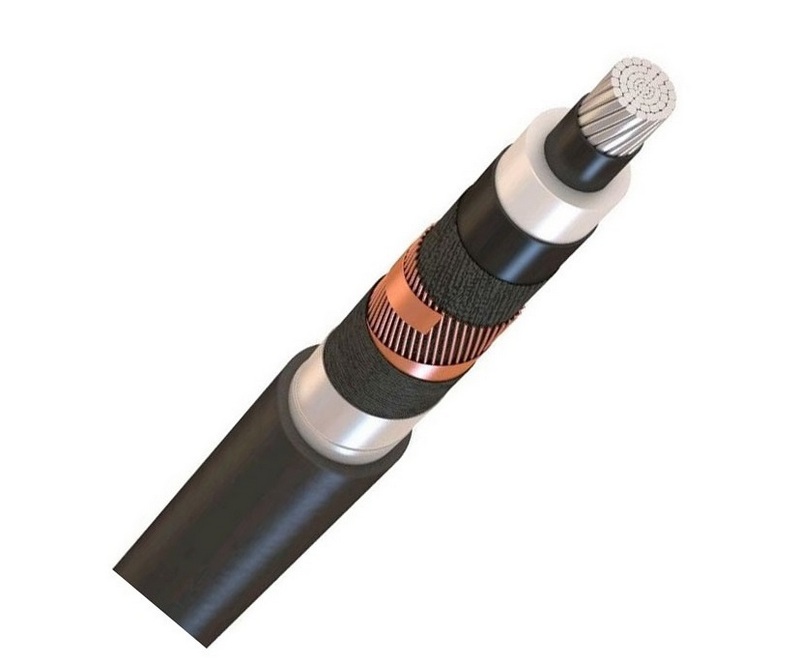

Конструкция кабеля АПвПуг 1х120/35:
1) Жила - алюминиевая многопроволочная,
соответствует второму классу по ГОСТ 22483-77.
2) Экран по жиле - наложен экструзией из
электропроводящей пероксидосшиваемой полиэтиленовой композиции.
3)Изоляция – из пероксидносшиваемого полиэтилена.
4) Экран по изоляции – наложен экструзией
из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5) Герметизация - из электропроводящей водоблокирующей
ленты.
6) Медный экран - из медных проволок, поверх
которых спирально наложена медная лента.
7) Разделительный слой – из лент кабельной
бумаги или водоблокирующей ленты.
8) Оболочка - из усиленного полиэтилена.
