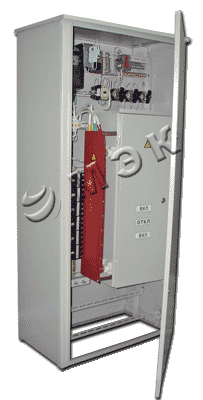

ШВУ-5 -шкафное вводно-распределительное устройство

Шкафное вводно-распределительное устройство ШВУ-5 предназначено для приема, учета и распределения электрической энергии напряжением 380/220В в сетях переменного тока частотой 50 Гц с глухозаземленной нейтралью, а также для защиты отходящих линий от перегрузок и токов короткого замыкания в трех-пятиэтажных жилых, общественных и промышленных зданиях.

Конструкция ШВУ-5

     Шкафное вводно-распределительное устройство ШВУ -5 комплектуется из панели одностороннего обслуживания и представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура. Доступ в панель обеспечен со стороны фасада через дверь, которая имеет окно для снятия показаний счетчика, закрытое прозрачным материалом. Ввод и вывод питающих проводов и кабелей осуществляется снизу.

Основные технические характеристики устройства

Рабочее напряжение, В	380 / 220
Частота, Гц	50
Номинальный ток, А	250
Степень защиты по ГОСТ 14254-80:	IP31
Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69	УХЛ

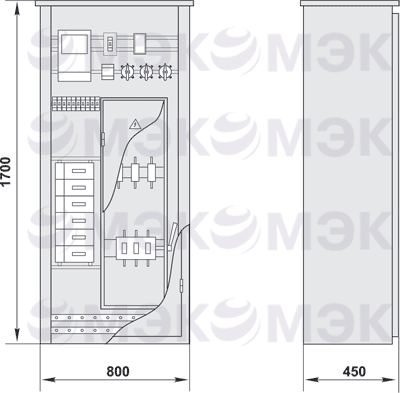

Габаритные размеры, мм: Высота (H) Длина (L) Ширина (B)	1700   800   450

Принципиальная электрическая схема

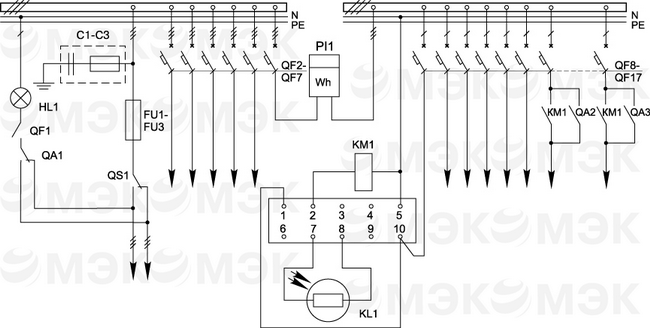

ШВУ-5 УХЛ4: принципиальная схема первичных соединений

Элементы на схеме Обозначение Наименование PI1 QF1 QF2-QF7 QF8-QF17 FU1-FU3 QA1 QA2, QA3 QS1 KM1 KL1 HL1 Счетчик (3x фазный) Авт. выключатель (1 ф) Авт. выключатель (3x ф) Авт. выключатель (1 ф) Предохранитель Переключатель пакетный Выключатель пакетный Переключатель врубной Пускатель магнитный Фотореле Лампа накаливания

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м.Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С.
Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в про странстве - вертикальное.

Структура условного обозначения

ШВУ-5 УХЛ4

ШВУ	Шкафное вводно-распределительное устройство
5	Порядковый номер разработки
УХЛ4	Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Комплектность поставки

1.	Устройство ШВУ -5, шт.	1
2.	Ключи	к каждому замку
3.	Паспорт, шт.	1
4.	Руководство по эксплуатации, шт.	1

     По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
