Ящики с понижающим трансформатором ЯТП 0.25

Предназначение

Ящики ЯТП 0.25 УХЛ4 предназначены для преобразования напряжения 220 В переменного тока частотой 50 Гц в безопасное напряжение 12 В (36 В; 24 В; 42 В)) и служат для питания линий местного или ремонтного освещения, питания стационарных потребителей, а также для подключения переносных светильников, электроинструмента и других аналогичных потребителей мощностью до 250 Вт.

Конструкция ящиков ЯТП

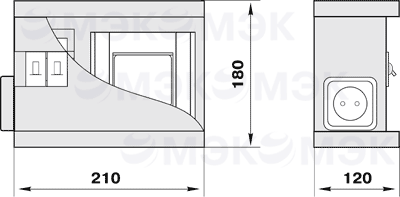

Ящики ЯТП 0.25 УХЛ4представляют собой конструкцию из листового металла, внутри которой расположен однофазный или трёхфазный понижающий трансформатор мощностью 0,25 кВА и два или три автоматических выключателя (в зависимости от условий эксплуатации): один вводной и один или два на отходящих линиях. Ввод питающих и вывод отходящих линий осуществляется снизу. На боковой поверхности ящика установлена штепсельная розетка. Исполнение ЯТП навесное. Допускается по требованию заказчика устанавливать трансформатор с номинальным вторичным напряжением отличным от типового.

Основные технические характеристики ящика ЯТП 0.25

Рабочее напряжение, В	220
Частота, Гц	50
Номинальная мощность нагрузки, кВА	0.25
Номинальный ток установки автоматического выключателя на первичной обмотке трансформатора, А	10
Номинальный ток установки автоматического выключателя на вторичной обмотке трансформатора, А	16
Напряжение на вторичной обмотке трансформатора, В	12; 24; 36; 42
Степень защиты по ГОСТ 14150-69	IP31
Установленный срок службы, лет	15
Климатические исполнение по ГОСТ 15150-69	УХЛ4

Принципиальная электрическая схема

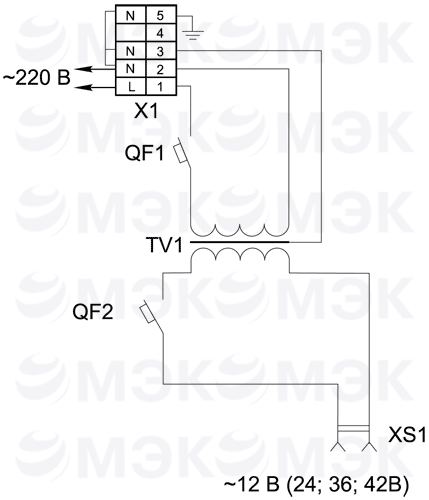

ЯТП-0.25 УХЛ4: принцип. схема первичных соединений

Элементы на схеме

Обозначение	Наименование
QF1 QF2 TV1 XS1 X1	Авт. выключатель 10А Авт. выключатель 16А Трансформатор понижающий Розетка штепсельная Колодка клемма

Условия эксплуатации ящиков ЯТП

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м.Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С. Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки ЯТП - защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в про странстве - вертикальное.

Структура условного обозначения

ЯТП - 0.25 - 2Х УХЛ4

ЯТП	Ящик с понижающим трансформатором
0.25	Номинальная мощность понижающего трансформатора, кВА
2	Тип защитного аппарата: 2 - автоматический выключатель
Х	Номинальное вторичное напряжение: 1 -12 В; 2 -24 В; 3 -36 В; 4 -42 В;
УХЛ4	Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Ящик ЯТП-025-23 УХЛ4” :Ящик с понижающим трансформатором мощностью 0,25 кВА с автоматическими выключателями на защите и с номинальным вторичным напряжением 36 В.

Комплектность поставки ящиков с понижающим трансформатором

1.	Устройство ЯТП, шт.	1
2.	Ключи	к каждому замку
3.	Паспорт, шт.	1
4.	Руководство по эксплуатации, шт.	1

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
