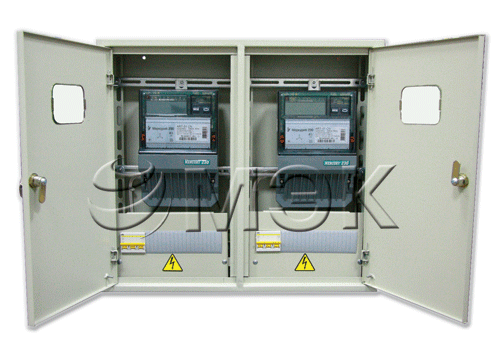

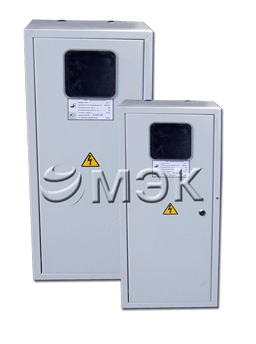

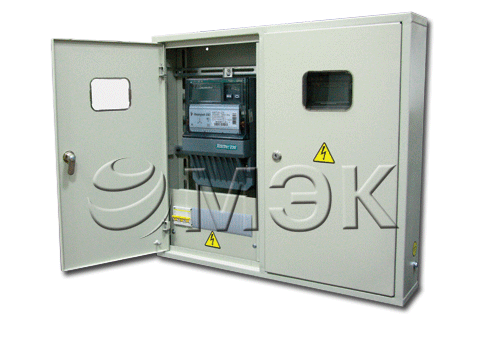

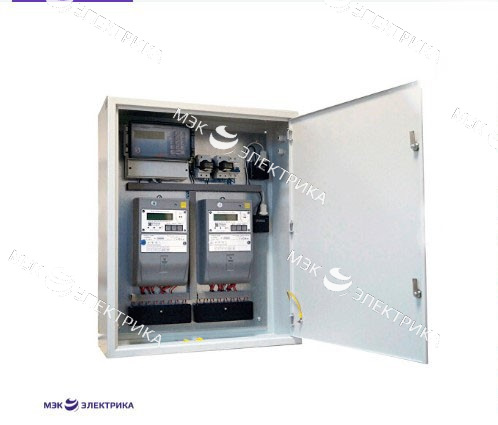

Шкафы учета ШУ 1 и ШУ 2 предназначены для подключения прямоточных счетчиков до 100 А, а шкафы ШУ 1/Т и ШУ 2/Т - для подключения счетчиков трансформаторного включения. Благодаря конструкции на перфорированных профилях в шкафах учета позможна установка различных типов счетчиков и отключающих аппаратов. Степень защиты шкафов учета - 1Р31. Общий вид шкафов ШУ и их габаритные размеры приведены на рис.17,2. По желанию заказчиков в этих шкафах учета устанавливаются также однофазные счетчики и отключающие аппараты. Данные металлоконструкции используются также для изготовления учетно-распределительных шкафов, идущих по разовым заказам (при однофазном или трехфазном вводе), в том числе для изготовления УЭРМ-0-33, УЭРМ-0-34, ИВРУ-НП.
Конструкция ШУ
Ящики ШУ представляют собой металлические корпуса навесного, а шкафы — напольного исполнения, внутри которых размещается аппарат электрических цепей.
Условия эксплуатации шкафов учета ШУ
Температура окружающего воздуха от -25 до + 40 °С, высота над уровнем моря не более 1000 м, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
Структура условного обозначения ШУ
| Я(Ш) У 8XXX-YYYY УХЛ4 | |
|---|---|
| Я(Ш) | Ящик (шкаф) |
| У | Учета |
| 8XXX | Тип |
| YYYY | Типовой индекс |
| УХЛ4 | Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89 |
Комплектность поставки шкафов учета ШУ
* По требованию заказчика количество паспортов, инструкций и ключей к шкафу ШУ может быть изменено.
| 1. | Шкаф учета ШУ , шт. | 1 |
| 2. | Ключи | к каждому замку |
| 3. | Паспорт, шт. | 1 |
| 4. | Руководство по эксплуатации, шт. | 1 |
